화염소입강(저합금 냉간 금형용강) | FLAME HARDENING STEEL
HMD1, HFH1, KFHS1
지속적인 기술개발과 끊임없는 노력!
제품특성
- 불꽃처리에 의한 표면경화ㆍSurface hardening by flame treatment
- 사전열처리불필요 ㆍNo pretreatment such as normalizing
- 불꽃열처리 후 우수한 내마모성 및 고강도ㆍHigh fracture toughness and wear resistance from flame hardening treament
- 우수한 가공성ㆍExcellent machinability with fomation fine carbides
품질특성
화학성분 / Chemical Compositions
| 화학성분(wt,%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Ni | Cr | Mo | Specail Alloys | |
| 0.70~0.80 | 0.90~1.50 | 0.70~0.80 | ≤0.020 | ≤0.020 | ≤0.15 | 1.00.~1.10 | 0.20~0.25 | Added | |
열처리 조건 / Heat Treatment Condition
| 열처리 | 경도 | |||
|---|---|---|---|---|
| Annneating(소둔) | Hardening(소입) | Tempering(소려) | Annealing(HB) | Tempering(HRC) |
| 825~875°C Slow Cooling |
875~750 Air Cooling |
150~200 Air Cooling |
≤235 | ≥61 |
기계적성질 / Machanical Properties
| Tield Point (kg f /㎟) | TensileStrength(kg f /㎟) | Elongation(5) | Reduction of Area(%) | Lmpact Value (kg- f /㎟) | Hardness(HB) |
|---|---|---|---|---|---|
| ≥35 | ≥70 | ≥25 | ≥45 | ≥1.70 | ≥200 |

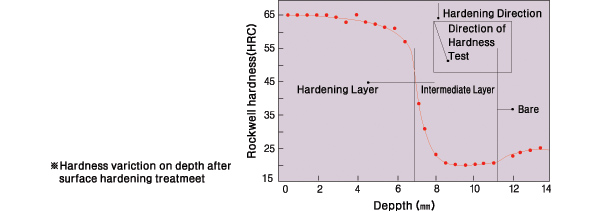

경화능분포도 / Hardenability
